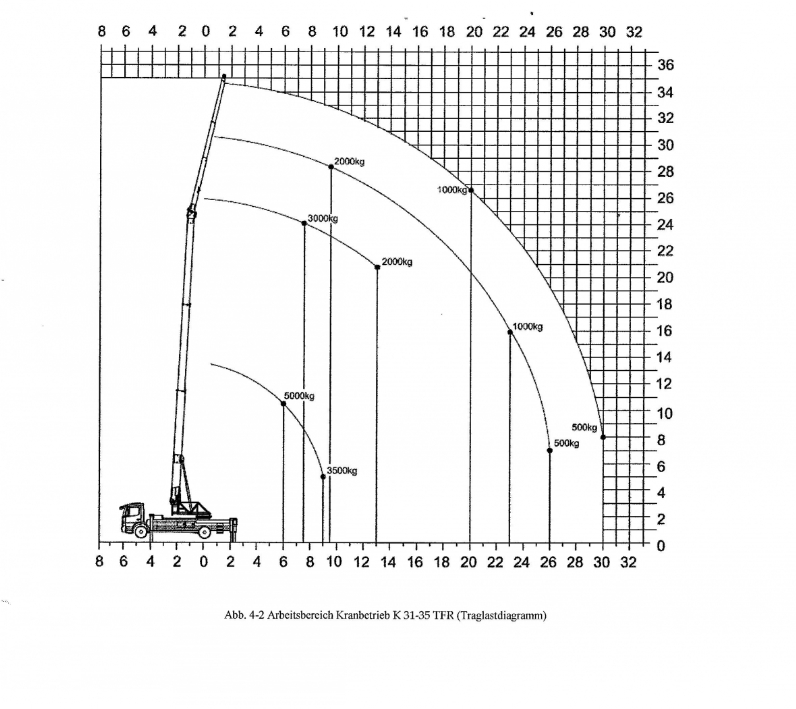

Lastendiagramm Kranbetrieb
Aktionsradius
Last seitl. Reichweite Höhe
3.000 kg 7,50 m 24,00m
2.000 kg 13,00 m 22,00m
1.000 kg 23,00 m 16,00m
500 kg 30,00 m 8,00m
Aktionsradius mit 5t-Funktion
Last seitl. Reichweite Höhe
5.000 kg 6,00 m 10,50m
3.500 kg 9,00 m 5,00m
